PRECISION APPROACH PATH INDICATOR - PAPI

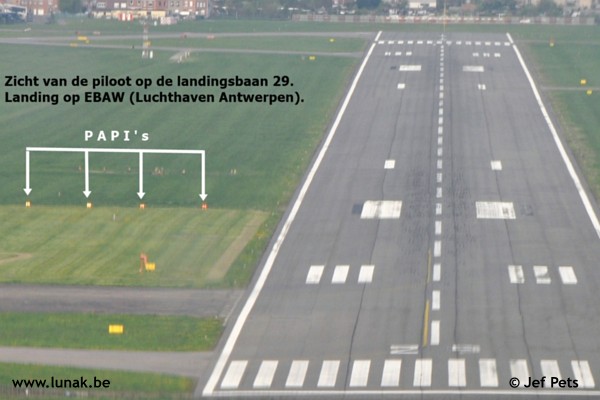

Precision Approach Path Indicator of papi bestaat uit een rij van 4 lichtbundels, die op gelijke afstand van elkaar en in één lijn aan de linkerzijde van de  landingsbaan staan opgesteld. Dit loodrecht op de lengteas. Zij geven de landende piloot een visuele indicatie van het glijpad dat hij aanhoudt tov de landingsbaan.

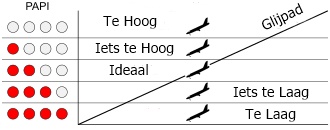

De overgang van rood naar wit licht in de uitgestraalde lichtbundel is voor alle vier lichteenheden verschillend. De papi’s worden ingesteld zodat de piloot, ten opzichte van een dalingshoek van drie graden, de lichteenheden als volgt kan interpreteren :

4 wit : glijpad te hoog ++ 3°
1 rood (dichtst bij de landingsbaan) en 3 wit : glijpad iets te hoog + 3°
2 rood en 2 wit : glijpad ideaal 3°
3 rood en 1 wit : glijpad iets te laag - 3°
4 rood : glijpad te laag -- 3°.

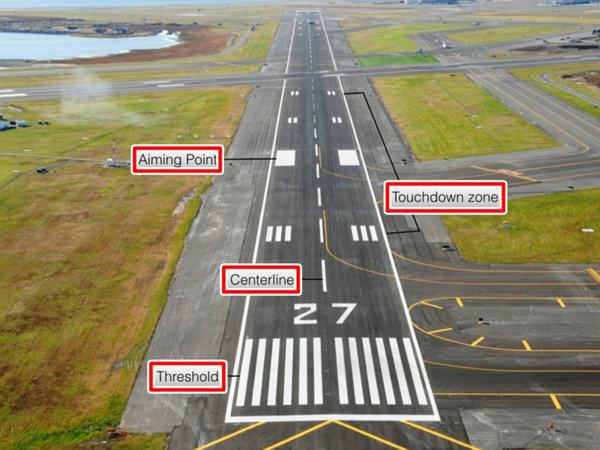

Zie de afbeeldingen hierna ter illustratie.


(Artikel : Jef Pets - Foto's : publiek domein - Jef Pets)
